Pont métallique modulaire en acier Charge HL-93 Standard AASHTO

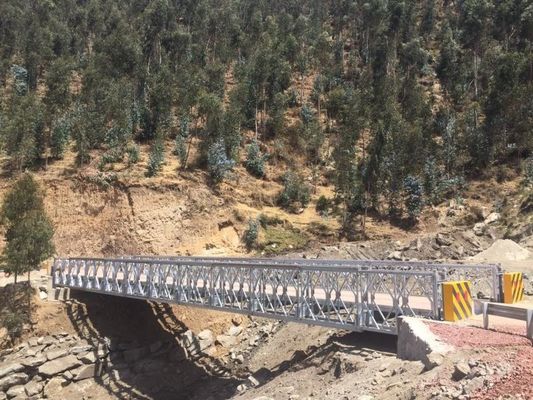

Image Grand : Pont métallique modulaire en acier Charge HL-93 Standard AASHTO

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	HARZONE
Certification:	ASTM, AASHTO HL-93
Numéro de modèle:	CB200A

Conditions de paiement et expédition:

Capacité d'approvisionnement:	50000 tonnes par an

Contact

Description de produit détaillée

Mettre en évidence:

Pont modulaire en acier préfabriqué

Pont modulaire en acier

Pont en acier modulaire préfabriqué

Pont modulaire en acier charge HL-93 AASHTO

Description générale du pont HARZONE CB200A

Caractéristiques principales
Structure modulaire	Structures en acier modulaire entièrement interchangeables entre les composants du même type. Montage et démontage faciles et rapides. Ses composants permettent un transport et une manipulation manuels faciles sur le terrain ou pour une utilisation minimale d'équipement lourd et d'outils, en utilisant une main-d'œuvre non spécialisée et sans formation hautement qualifiée.
Poutres longitudinales et transversales	Les poutres longitudinales qui comprennent des panneaux préfabriqués connectés par des boulons et assemblés côte à côte ou en double niveau de plancher ; selon les configurations de conception (Voir Tableaux N°1 et N°2). Les poutres longitudinales sont reliées par les traverses, celles-ci étant construites dans les poutres transversales du pont et qui supportent une chaussée pour une ou deux voies, composée de tabliers modulaires en acier préfabriqués, dont la surface supérieure est recouverte d'un matériau époxy et d'un agrégat antidérapant.
Aciers	Les aciers utilisés pour la fabrication des structures métalliques respectent les propriétés mécaniques des structures pour la surcharge HL-93 des spécifications AASHTO LRFD. Les éléments principaux (poutres, panneaux, cordons et planchers) sont des profilés laminés à chaud. Les éléments secondaires sont laminés à froid.
Structure de support et système de connexion	Composé d'éléments d'arrimage, de boulons et de goujons.
Charge	HL-93 des spécifications AASHTO LRFD
Flèche	L/800 (maximum)
Cycle de charge	1 000 000 (minimum)
Soudure	AASHTO/AWS D1.5M/D1.5
Galvanisation des éléments principaux	ASTMA 123/A123M-24
Galvanisation des éléments de connexion	ASTMA153/A153M-23
Galvanisation des éléments d'assemblage	ASTM B633-23

Géométrie générale de la structure du pont métallique

Modulaire HARZONE CB200A

Tableau de configuration des panneaux (Voir Tableau N°1 et N°2)
Configuration	Description
SS	SIMPLE SIMPLE, une rangée de panneaux de chaque côté, utilisé dans le cadre de la configuration du nez de lancement.
DS	DOUBLE SIMPLE, deux rangées de panneaux de chaque côté, sans cordons de renfort.
DSR2	DOUBLE SIMPLE RENFORCÉ DEUX, deux rangées de panneaux de chaque côté, avec des cordons de renfort supérieurs et inférieurs dans toutes les rangées, sauf dans les modules initial et final.
DDR1	DOUBLE DOUBLE RENFORCÉ UN, deux doubles rangées de panneaux de chaque côté, avec des cordons de renfort supérieurs et inférieurs dans les deux rangées internes, sauf dans les modules initial et final.
DDR2	DOUBLE DOUBLE RENFORCÉ DEUX, deux doubles rangées de panneaux de chaque côté avec des cordons de renfort supérieurs et inférieurs dans toutes les rangées, sauf dans les modules initial et final.
DDR2H	DOUBLE DOUBLE RENFORCÉ DEUX LOURD, deux doubles rangées de panneaux à chaque côté avec des cordons de renfort lourds supérieurs et inférieurs dans toutes les rangées, sauf dans les modules initial et final.
DDR2SH	DOUBLE DOUBLE RENFORCÉ DEUX LOURD À HAUTE FLEXION, deux doubles rangées de panneaux de chaque côté avec des cordons de renfort lourds à haute flexion supérieurs et inférieurs dans toutes les rangées, sauf dans les modules initial et final.
TSR2	TRIPLE SIMPLE RENFORCÉ DEUX, trois rangées de panneaux de chaque côté, avec des cordons de renfort supérieurs et inférieurs dans les deux rangées internes et externes, sauf les modules initial et final.
TSR3	TRIPLE SIMPLE RENFORCÉ TROIS, trois rangées de panneaux de chaque côté, avec des cordons de renfort supérieurs et inférieurs dans toutes les rangées, sauf les modules initial et final.
TDR2	TRIPLE DOUBLE RENFORCÉ DEUX, trois doubles rangées de panneaux de chaque côté, avec des cordons de renfort supérieurs et inférieurs dans les deux rangées internes et externes, sauf dans les modules initial et final.
TDR3	TRIPLE DOUBLE RENFORCÉ TROIS, trois doubles rangées de panneaux de chaque côté, avec des cordons de renfort supérieurs et inférieurs dans toutes les rangées, sauf dans les modules initial.
TDR3H	TRIPLE DOUBLE RENFORCÉ TROIS LOURD, trois doubles rangées de panneaux de chaque côté avec des cordons de renfort lourds dans toutes les rangées, sauf dans les modules initial et final.
TDR3SH	TRIPLE DOUBLE RENFORCÉ TROIS LOURD À HAUTE FLEXION, trois doubles rangées de panneaux de chaque côté avec des cordons de renfort lourds à haute flexion dans toutes les rangées, sauf dans les modules initial et final.

Tableau N° 1 Configuration - Ponts HARZONE CB200A

Tableau de configuration pour la charge vive HL-93 pour un pont à une voie de 4,2 m

PORTÉE	CONFIGURATION DU PONT		CONFIGURATION DU NEZ DE LANCEMENT	INSTALLATION DE MAILLON DE LANCEMENT
PORTÉE	SANS PASSERELLE	AVEC PASSERELLE	CONFIGURATION DU NEZ DE LANCEMENT	INSTALLATION DE MAILLON DE LANCEMENT
12.19	DS	DS	3SS	A
15.24	DS	DS	4SS	A
18.29	DS	DS	4SS	A
21.34	DS	DS	5SS	A
24.38	DS	DSR2	5SS	A
27.43	DSR2	DSR2	6SS	A
30.48	DSR2	DSR2*	6SS	A
33.53	DSR2	DSR2*	7SS	A
36.58	DSR2	DSR2*	7SS	A
39.62	TSR2	TSR2*	8SS	B
42.67	TSR3	TSR3	8SS-1DS	B
45.72	DDR1*	DDR1**	7SS-2DS	B
48.77	DDR1*	DDR2*	7SS-3DS	B
51.82	DDR1*	DDR2*	7SS-4DS	B
54.86	DDR2*	DDR2H*	7SS-4DS	B
57.91	DDR2*	DDR2H*	6SS-6DS	C
60.96	DDR2*	DDR2SH*	7SS-6DS	C

(*) Signifie que des panneaux de coupe sont installés aux extrémités.

(**) Signifie que des panneaux de coupe lourds sont installés aux extrémités.

(H) Signifie que des cordons de renfort lourds sont utilisés (appelés Type B).

(SH) Signifie que des cordons de renfort lourds pour haute flexion sont utilisés (appelés Type C).

Tableau N° 2 Configuration - Ponts HARZONE CB200A

Tableau de configuration pour la charge vive HL-93 pour un pont à double voie de 7,35 m

PORTÉE	CONFIGURATION DU PONT		CONFIGURATION DU NEZ DE LANCEMENT	INSTALLATION DE MAILLON DE LANCEMENT
PORTÉE	SANS PASSERELLE	AVEC PASSERELLE	CONFIGURATION DU NEZ DE LANCEMENT	INSTALLATION DE MAILLON DE LANCEMENT
12.19	DS	DS*	3SS	A
15.24	DS*	DS*	4SS	A
18.29	DS*	DSR2**	4SS	A
21.34	DSR2**	DSR2**	5SS	A
24.38	DSR2**	DSR2**	5SS	A
27.43	TSR2*	TSR2**	6SS	A
30.48	TSR3	TSR3*	6SS	A
33.53	DDR2*	DDR2*	7SS	A
36.58	DDR2*	DDR2**	6SS-2DS	A
39.62	DDR2*	DDR2**	6SS-2DS	A
42.67	DDR2*	DDR2**	7SS-2DS	A
45.72	DDR2**	DDR2H**	7SS-2DS	B
48.77	DDR2H**	TDR2**	7SS-3DS	B
51.82	TDR2*	TDR3*	6SS-5DS	B
54.86	TDR3	TDR3H*	6SS-5DS	C
57.91	TDR3	TDR3H*	5SS-7DS	C
60.96	TDR3H	TDR3SH*	5SS-7DS	C

(*) Signifie que des panneaux de coupe sont installés aux extrémités.

(**) Signifie que des panneaux de coupe lourds sont installés aux extrémités.

(H) Signifie que des cordons de renfort lourds sont utilisés (appelés Type B).

(SH) Signifie que des cordons de renfort lourds pour haute flexion sont utilisés (appelés Type C).

Essais de charge - Pont HARZONE CB200A

Charge HL - 93, Flèche L/800

HARZONE fournit ses ponts en tenant compte des essais de charge à la demande du client, afin de démontrer que ses ponts sont conçus pour la surcharge HL–93 des spécifications AASHTO –LRFD et la flèche maximale sous charge vive limitée à L/800.

Les structures métalliques HARZONE CB200A sont conçues pour la surcharge HL–93 des spécifications AASHTO LRFD, pour 1´000.00 de cycles de charge liés à la plage de contraintes (fatigue) et pour une flèche maximale sous charge vive limitée à L/800.

Essai de charge de nos structures

Le comportement structurel des ponts HARZONE CB200A est évalué dans les états de charge les plus défavorables.

Les flèches et les déformations unitaires sont mesurées systématiquement, selon la spécification AASHTO – LRFD.

Il est vérifié que les ponts HARZONE sont conçus pour une flèche maximale sous charge vive limitée à L/800.

Produit Tag:

Personne à contacter: Ms. Sun Ruyu

Téléphone: 0086-13871570243
