Solutions de ponts Bailey portables en acier

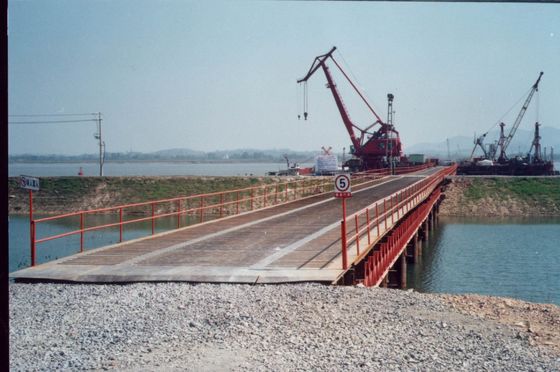

Ponts portables en acier polyvalents à voie unique et double voie, conçus pour des largeurs de chaussée de trois à sept mètres. Ces systèmes de ponts modulaires offrent une flexibilité, une durabilité et des capacités de déploiement rapide exceptionnelles pour diverses applications.
Caractéristiques principales
Configurations de travées multiples
Capacité de charge élevée
Composants modulaires légers
Assemblage et démontage rapides
Forte adaptabilité environnementale
Opération simple avec outils et main-d'œuvre
Options de protection de surface
Disponibles avec revêtement de peinture protectrice ou finition galvanisée à chaud pour une durabilité et une résistance à la corrosion améliorées.
Spécifications techniques
| Configuration |
Largeur de chaussée |
Plage de travées |
| Voie unique |
3,15 m / 4,2 m |
30 pieds - 200 pieds |
| Double voie |
7,35 m |
30 pieds - 180 pieds |
|
Spécifications supplémentaires : Capacité de charge conçue selon les exigences | Options de tablier : tablier en acier/tablier en bois | Types de ponts : CB100, CB200
|
Avantages du produit
- Conception structurelle simple pour une mise en œuvre facile
- Transport et manutention pratiques
- Capacités de montage et de démontage rapides
- Capacité de charge lourde exceptionnelle
- Stabilité supérieure et longue durée de vie en fatigue
- Alternatives flexibles en termes de portée et de capacité de charge
Avantages d'ingénierie
- Haute résistance et rigidité significatives par rapport aux ponts en béton
- Réduction de la hauteur des poutres et du poids propre pour une conception efficace
- Qualité uniforme du matériau et propriétés du module d'élasticité
- Fabrication en usine avec assemblage sur site pour réduire le temps de construction
- Capacité d'installation toute l'année, indépendante des conditions saisonnières
- Fabrication industrialisée pour une qualité constante et un transport facile
- Entretien, remplacement et recyclabilité des matériaux faciles
Champ d'application
Convient aux ponts à poutres, ponts en arc, ponts à cadre rigide, ponts à haubans, ponts suspendus et passerelles piétonnes.
Options de configuration de pont
Disponibles comme ponts temporaires, ponts d'urgence et ponts fixes. Le système permet la construction de ponts suspendus de différentes portées avec un minimum de composants.
Caractéristiques du pont à panneaux compact 200
Hauteur de panneau améliorée de 2,134 m avec une conception de joint alterné entre les cordes de renforcement et les panneaux. Cette approche innovante réduit la déformation inélastique due aux trous de goupille surdimensionnés et intègre une méthodologie de pré-arc pour minimiser la déflexion verticale et au milieu de la portée.
Les composants connectés par boulons utilisent des méthodes de fixation à manchon d'orientation pour une meilleure précision de connexion. Cela crée un cisaillement dans les manchons d'orientation et une tension dans les boulons, prolongeant la durée de vie des boulons et assurant la sécurité du pont à panneaux. Des contreventements composites résistants au vent se connectent aux traverses/poutres pour une stabilité globale améliorée.
Avantages concurrentiels
Capacité de charge lourde
Stabilité exceptionnelle
Longue durée de vie en fatigue
Construction légère
Solution rentable
Montage facile et rapide
